鑄鐵閘門的特征描述

特征描述

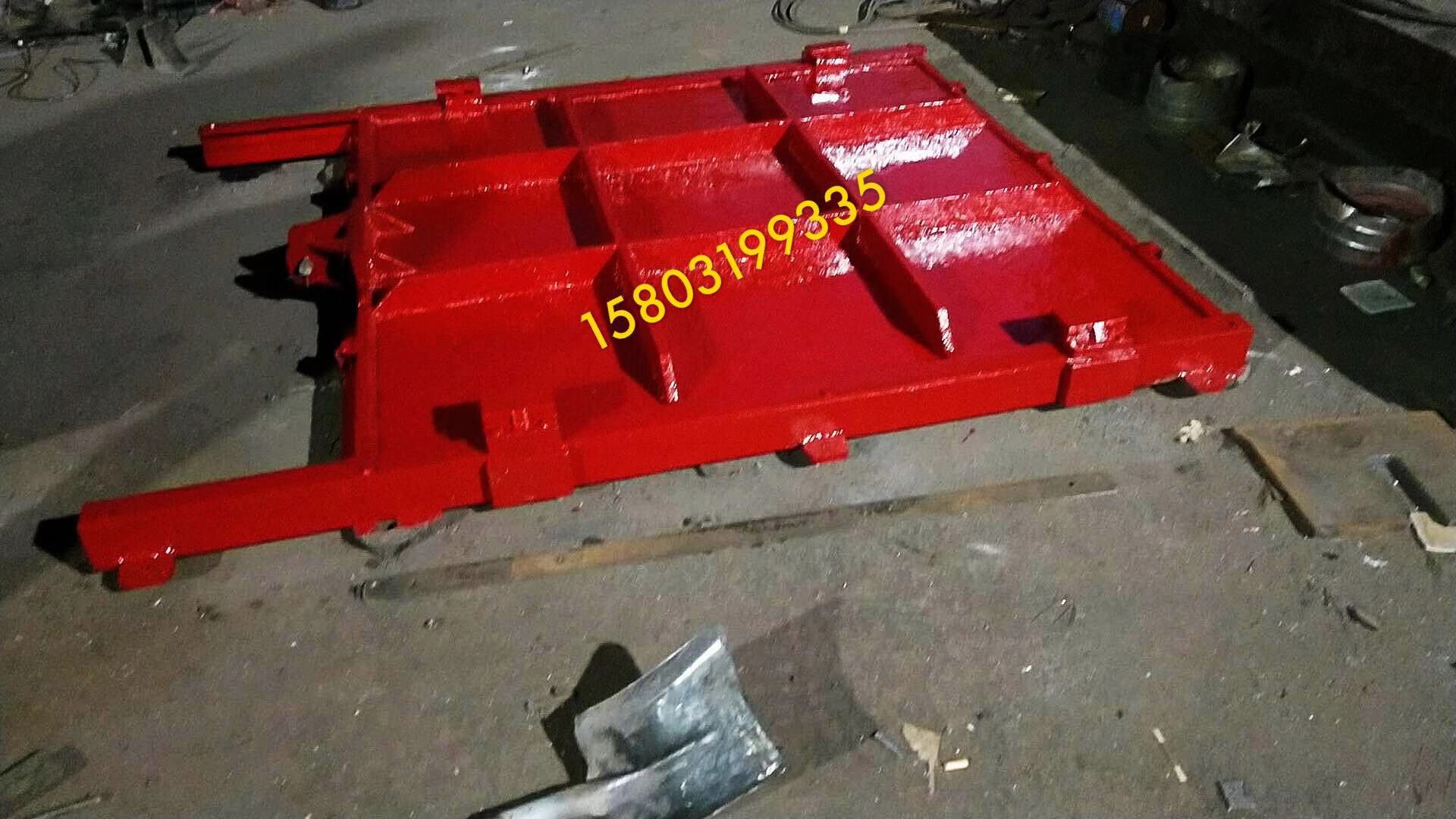

 江龍鑄鐵閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安裝使用方便、壽命長等優點。

使用說明

2.主要構件

2.1鑄鐵門板

2.1.1鑄鐵門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。

2.1.2鑄鐵門板應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5,撓度應不大于構件長度的1/1500。

2.1.3鑄鐵門板的厚度應在計算厚度上增加2mm的腐蝕裕量。

2.1.4閘孔尺寸在600mm及其以上時，鑄鐵門板的上端應設置安裝用吊環或吊孔。

2.2鑄鐵門框

2.2.1鑄鐵門框應整體鑄造，在最大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

2.2.2鑄鐵門框的厚度應在計算厚度上增加2mm的腐蝕裕量。

2.2.3對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216. 2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。

2.2.4法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表1的規定。
