新河縣江龍水利機械廠常年供應HQN回轉式清污機、LWS鋼制攔污柵
攔污柵簡介：攔污柵是設在引水隧洞或壓力和抽水管道進口，用于攔阻水流挾帶的雜木、雜草等污物，保證水工建筑物和水輪發電機或水泵安全運行的結構。攔污柵設在進水口前，用于攔阻水流挾帶的水草漂木等雜物（一般稱污物）的框柵式結構。攔污柵由邊框橫隔板和柵條構成（見圖，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。攔污柵所受荷載，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于10/左右。攔污柵可以做成固定的或能夠起吊的。
1.設計生產依據：
LWS型平面型鋼攔污柵，設計生產依據中華人民共和國水利部《水利水電工程鋼閘門制造安裝及驗收規范》DL/T 5018-2004標準技術文件執行。
2.使用范圍：
LWS型平面型鋼攔污柵，是設在水電站引水道進口和抽水蓄能電站的進口和尾水口，用以攔阻水流所挾帶的沉木、雜草、樹枝，和其他固體雜物的設施，使雜物不能進入引水道內，以保證閘門、水輪機設備不受損壞，確保設備正常運行。
3.技術特征：

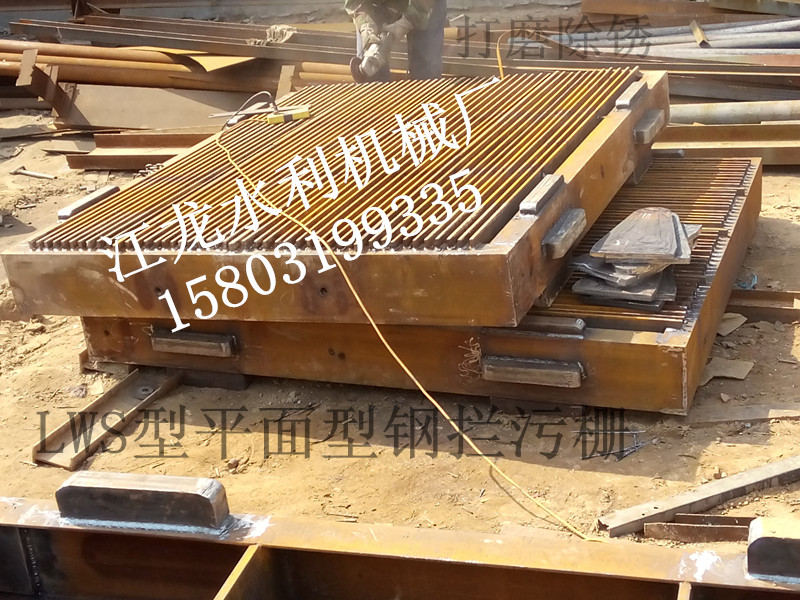

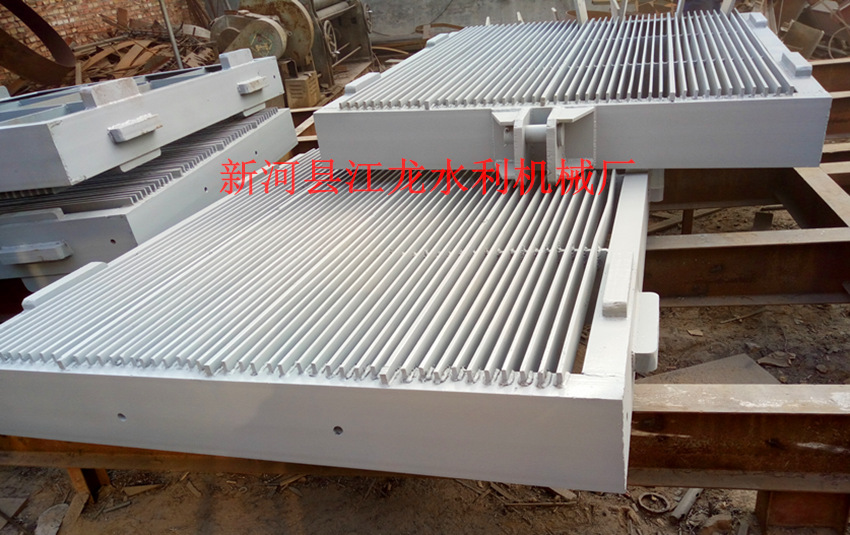

LWS型平面型鋼攔污柵，由型鋼框架、柵條經焊接組成。該平面型鋼攔污柵具有外形美觀、結構簡單、安裝方便、操作安全、攔漂浮物強、使用壽命長、維修費用低等優點。
4.用戶選購型號規格說明
①LWS型平面型鋼攔污柵，規格1000×1000--2000×2000采用型鋼結構整體式，規格3000×3000--5000×5000采用型鋼結構組裝式。
②型號規格說明：若用戶水利工程過水口寬度為2米，設計水頭為3米，急需平面型鋼攔污柵，選購型號規格標記為：LWS-2000×2000-3。
注：本廠可根據客戶要求定制各型號攔污柵也可來圖定制，來圖應標明框架所用鋼材的型號，攔污柵寬度和高度，柵條柵距，是否噴鋅、噴砂，表面顏色。
