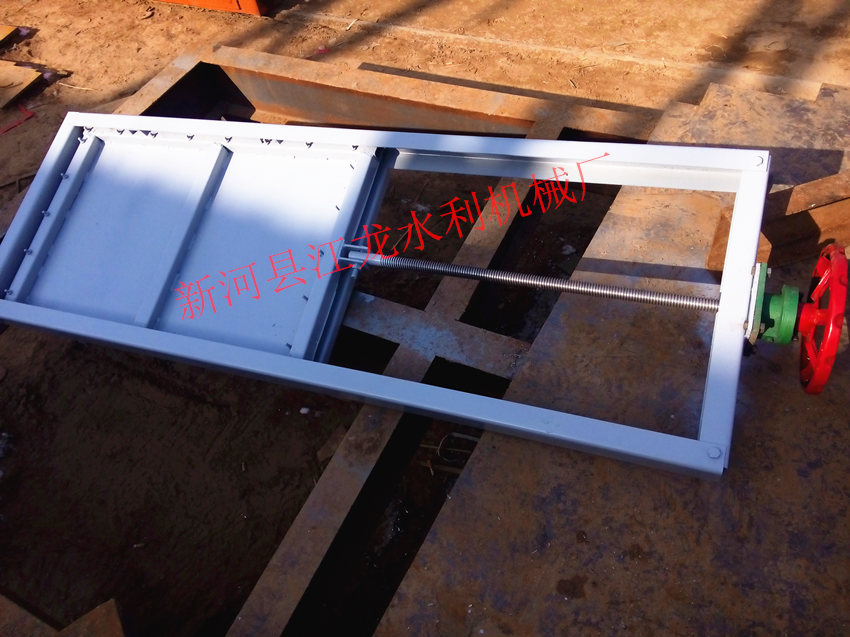

供應不銹鋼渠道閘門,插板閘門

不銹鋼渠道閘門的主要特點： 1,閘門的過水?dāng)嗝媾c渠道等寬；超寬型可制作成雙吊點啟閉。 2,對渠道深度的適應性強； 3,橡膠密封,止水性能好； 4,不銹鋼制作,防腐性能好； 5,可配手動或手電兩用螺桿式啟閉機,對偏遠無電地區的使用更為方便。

不銹鋼渠道閘門形式及結構 1.形式:不銹鋼渠道閘門。 2.結構:本設備主要由閘門（門框,閘板）,密封條,吊塊螺母等部件組成。密封面上鑲有P型橡膠條,保證了密封性和耐久性, 久用磨損后,并可通過楔形壓塊高度來保證正常工作。具有結構合理,封閉性好,安裝,調整,使用,維護方便,性能可靠等特點。

不銹鋼渠道閘門適用范圍 常用于給水,排水,引水,等水利工程。

不銹鋼渠道閘門主要技術參數

工作場所：室外

環境溫度： -40℃ – 80℃

安裝形式：渠裝式

介質及PH值：污水（6-9）,污泥（6-9）,排放水（5-8）

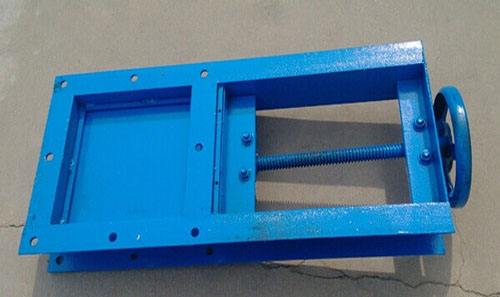

CBZ插板閘門系列有兩種結構，一種門葉、門框由灰鑄鐵（HT200）熔化鑄造，刨訂精密加工而成。該閘門具有外形美觀、結構簡單、安裝方便、操作安全、啟閉靈活、耐腐蝕性能強、磨擦力孝止水性能好、滲水量小（正向0.72L/M.Min、反向1.25L/M.min），能承受較大的水壓力、使用壽命長、維修費用低等優點。一種門葉、門框由型鋼制造，鋼結構插板閘門以?xún)?yōu)質的鋼板為基材，采用橡膠止水、防腐方式為表面進行噴砂除銹及熱噴鋅。

不銹鋼渠道閘門性能及結構 1．不銹鋼渠道閘門符合《ZBM型不銹鋼渠道閘門》企業標準。 2．閘門結構形式為明桿式不銹鋼渠道閘門,閘門的主要部件（閘板,閘框和導軌）進行酸洗鈍化處理。 3．閘板,閘框按最大工作水頭設計,其拉伸,壓縮和剪切強度的安全系數不小于5 。 4．門槽采用鋼板折彎成"U"字形,有一定的強度和剛度,在使用中不變形；門體為整體結構,在迎水面焊接"井"字形加強筋。 5．導軌按最大工作水頭設計,其拉伸,壓縮和剪切強度安全系數不小于5。 6．密封座分別置于閘框和閘板上,用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中,不能變形和松動, 螺釘頭部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。 7．密封座止水橡膠采用優質丁腈橡膠,密封條厚不小于4mm。8. 在閘板上端設有吊耳與閘板連接,吊耳的受力點靠近閘板中心線,在最大水頭啟閉時,其拉伸壓縮和剪切強度的安全系數不小于5。 9．閘桿的傳動螺紋為梯形螺紋,精度達到7e級標準,閘桿按最大工作開閉力設計,其拉伸壓縮和剪切強度的安全系數不小于5。 10．閘門在最大工作水頭時,密封泄漏量正向承壓≤0.72L/min.m ,反向承壓≤1.25L/min.m(密封長度)。 11．閘框密封座與閘板密封座間隙小于0.8mm。 12．閘板與閘框?qū)�向槽的間隙小于 1.6mm。 13．在要求的操作條件下,啟閉機手柄設計最大手搖力為15Kg。 14．驅動裝置采用一體化電動啟閉裝置,設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。 15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置,并帶有開度指示器, 閘門的開啟程度,帶有文字"開"的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪,以供手動操作。 16．電動機為封閉結構,絕緣等級為F級,防護等級IP55,工作時噪聲小于45dB（A）。 17．閘門就地控制設備滿足下列條件并具有下列裝置：采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。 電源：3相5線制, 交流電380V,50Hz 電機保護空氣開關,接觸器,熱繼電器,開閉指示燈,起�？刂瓢粹o等元件。

不銹鋼渠道閘門的安裝

將絲杠與閘板安裝,緊固好。 將閘門起吊至安裝位置,注意盡量使閘板,閘框整體起吊,當閘門規格太大或拘于現場位置無法整體起吊時,可將閘板與閘框拆解后分別起吊,但需注意保護好密封面。 將閘門整體吊起至安裝位置處,使閘門就位,用膨脹螺柱將閘框固定在墻上,并用吊鉛錘線及水平儀的方法檢查閘門安裝是否符合平面度和垂直度為0.5～1%的要求； 調整閘門密封面的垂直度,通過調整閘門的螺栓,使閘門密封面的垂直度誤差小于1/1000mm,并再次復核閘門左右方向傾斜度后,把四個角部及中部的螺栓用墊鐵墊實,上一個螺母,通過上,下兩個螺母調節密封面的垂直度誤差,,使其固定牢固。 需使閘板與閘框吻合,用塞尺檢查上,下密封面的間隙,使間隙保持在0.1mm以?xún)?nèi),間隙超標時,可在該處的閘框背面墊入斜鐵,同時將膨脹螺栓略為旋松,直至間隙合格為止。 將閘門四周的混凝土面用膨脹混凝土二次澆灌,搗固,注意不得采用素混凝土,澆灌后應用振動泵搗固堅實,二次澆灌混凝土完全凝固后,再逐一檢查緊固螺母。 規格較大閘門將導軌就位安裝,注意保持導軌與門框的直線度小于2mm。 啟閉機穿過絲杠,旋入絲杠螺母中。 在啟閉機底板上畫出相應的十字線,將啟閉機組件初步就位,搖動手輪。 安裝軸導架,注意套管部分套在相應的分段處。 復查絲桿的垂直度誤差小于1/500mm,全長累計小于5mm,然后將啟閉機（支座）底板與預預埋板焊固。 將軸導架安裝到位,與預套在絲桿的套管用螺栓緊固,注意軸導架管與絲桿同心,尤其最下部一個軸導架到閘板提籃的距離應大于閘門口徑。其余軸導架在閘門的啟閉過程中不得與絲桿連接套相碰。 將啟閉機護罩就位,用螺栓緊固在啟閉機頂部。

不銹鋼渠道閘門調試：

1轉動手輪,檢查門體在門框中是否上下滑動靈活,楔緊是否到位。2試放水看閘門止水效果是否良好,如漏水應查明原因,重新調試,直至不漏水為止。

不銹鋼渠道閘門使用與保養

l,定期(一年或六個月)對設備進行一次保養,絲桿及手輪螺母部分上油。

2,定期(一年或六個月)對設備進行一次全面檢查,尤其是橡膠密封部分,看是否有損壞,如有應進行維修,直至恢復為止
