一、應用范圍

調節堰門一般裝于池子的上部，用來調節池內水位，例如：曝氣池配水井、某些

出水口。

江龍牌TXY型旋轉堰門用于開口類池，一般寬度大于2000mm，調節范圍一般小于

800mm，三面止水且前后有操作空間的場合。分池內和池外二種結構安裝。由于

啟閉機的固定需采用鉸支式結構，故前后需要一定的操作空間。

二、工作形式

TXY型旋轉堰門為端面軟密封止水，類似鋼制臥倒門。

工作工程：由傳動軸帶動連桿，使門板作上下擺動，達到調節水位和流量的目的

。

三、訂貨說明

1、對照應用場合合理選型，詳細注明型號、規格及標高，不注明標高，按本公

司的樣本標準供貨。

2、注明材質和防腐要求，有碳鋼和不銹鋼。

3、特殊規格，提供相關的技術資料訂貨，

4、頁面價格為某一型號的參考價，不代表所有產品，需要請聯系洽談。

四、公司簡介

      新河縣江龍水利機械廠致力于改善水資源環境，實現生態可持續發展的水

環保事業。

      公司竭誠為您提供：給排水（市政自來水、生活污水）處理設備、工業水

務（鋼廠、電廠、石油、化工、造紙等行業的用水、廢水、循環水）處理設備、

水利、環保非標設備的制造、安裝及維護。

      公司是閘、閥門及啟閉裝置、格柵除污機及輸送壓榨、除砂設備、攪拌加

藥設備、刮吸泥、濃縮機、油（渣）飛分離、充氧曝氣設備、過濾設備、污泥濃

縮脫水設備類等產品專業生產加工的企業，擁有完整、科學的質量管理體系。

      江龍水利憑借誠信、專業、過硬的產品質量和合理的價格獲得了業界的廣

泛認可。歡迎各界朋友蒞臨參觀、指導和業務洽談！

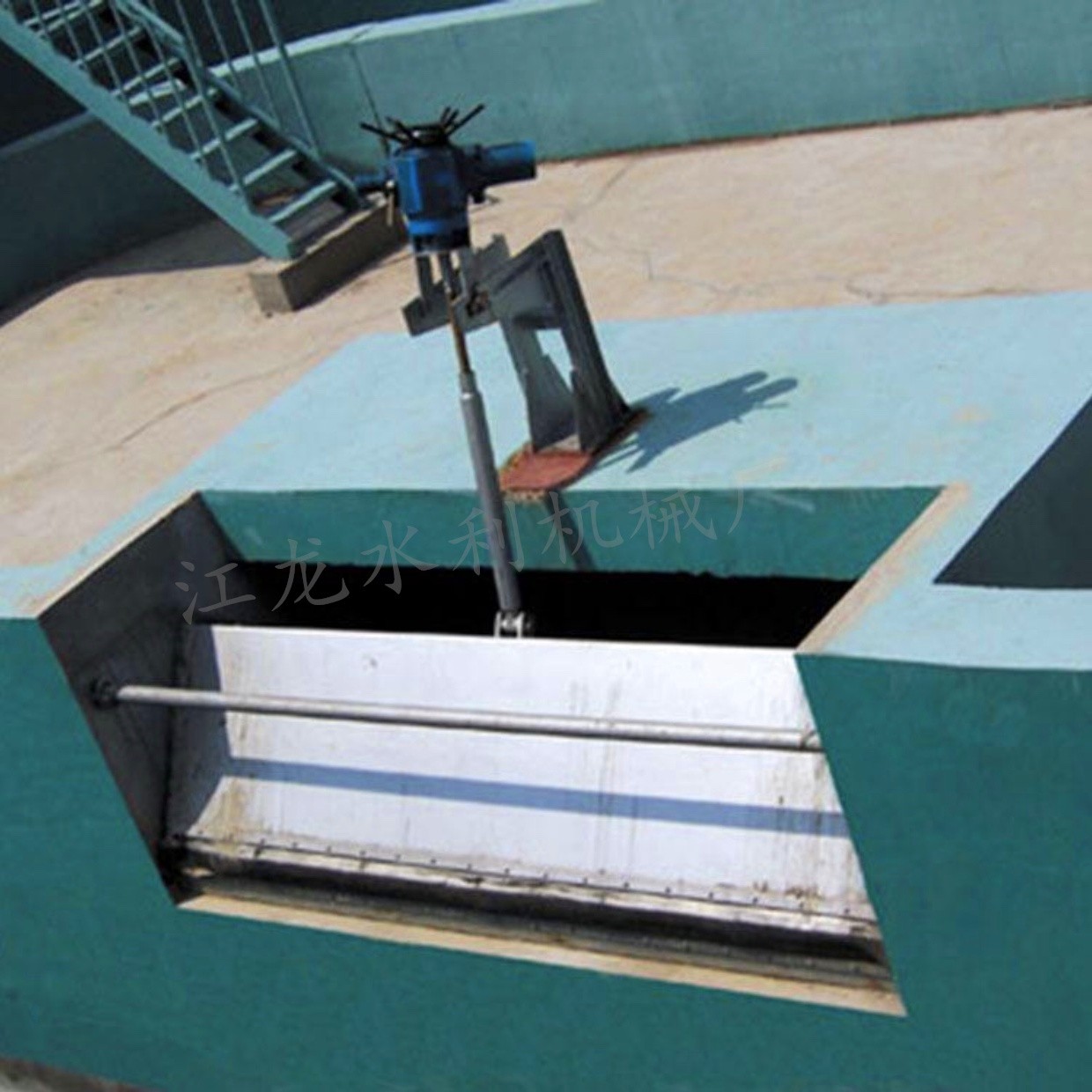

電動旋轉調節堰門

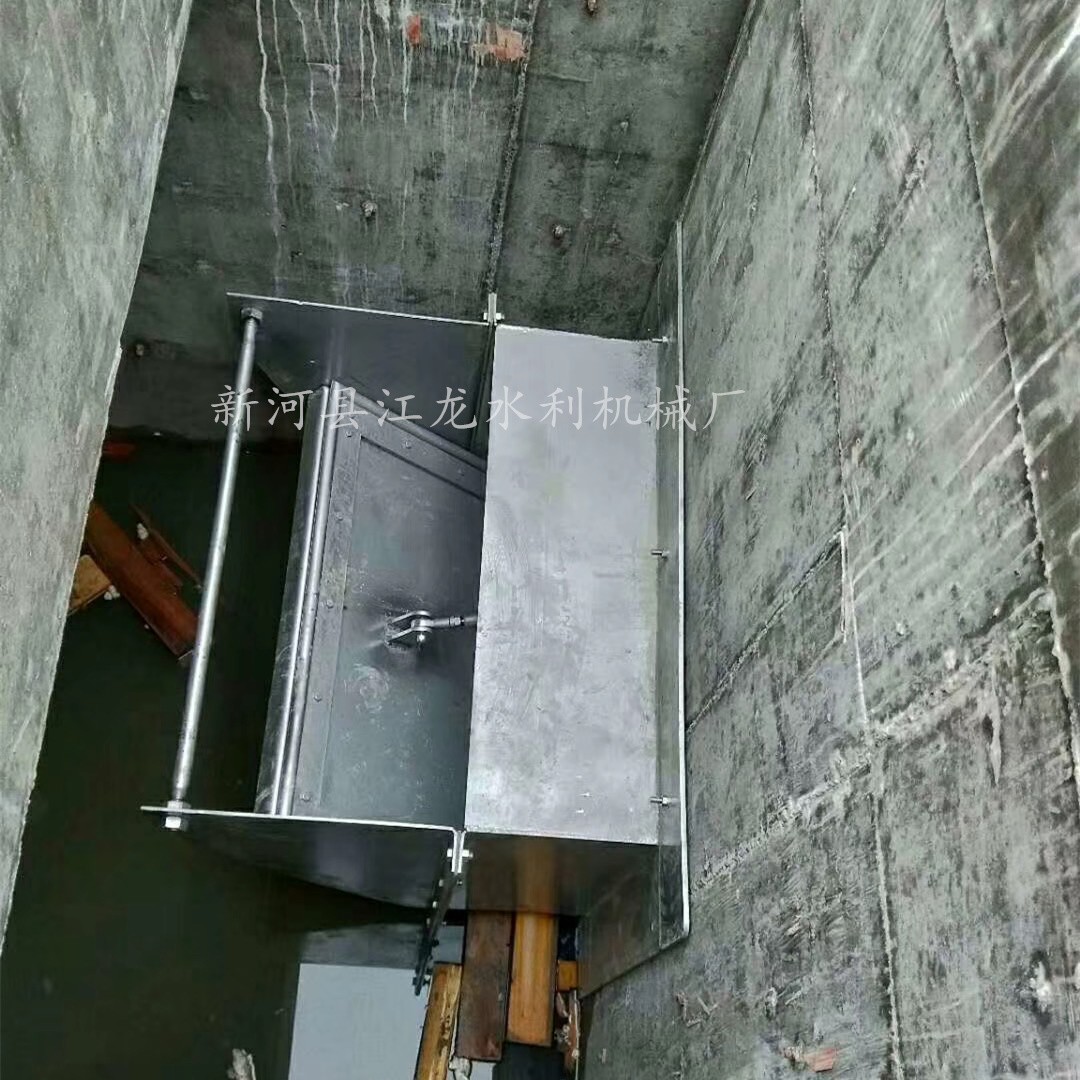

旋轉堰門

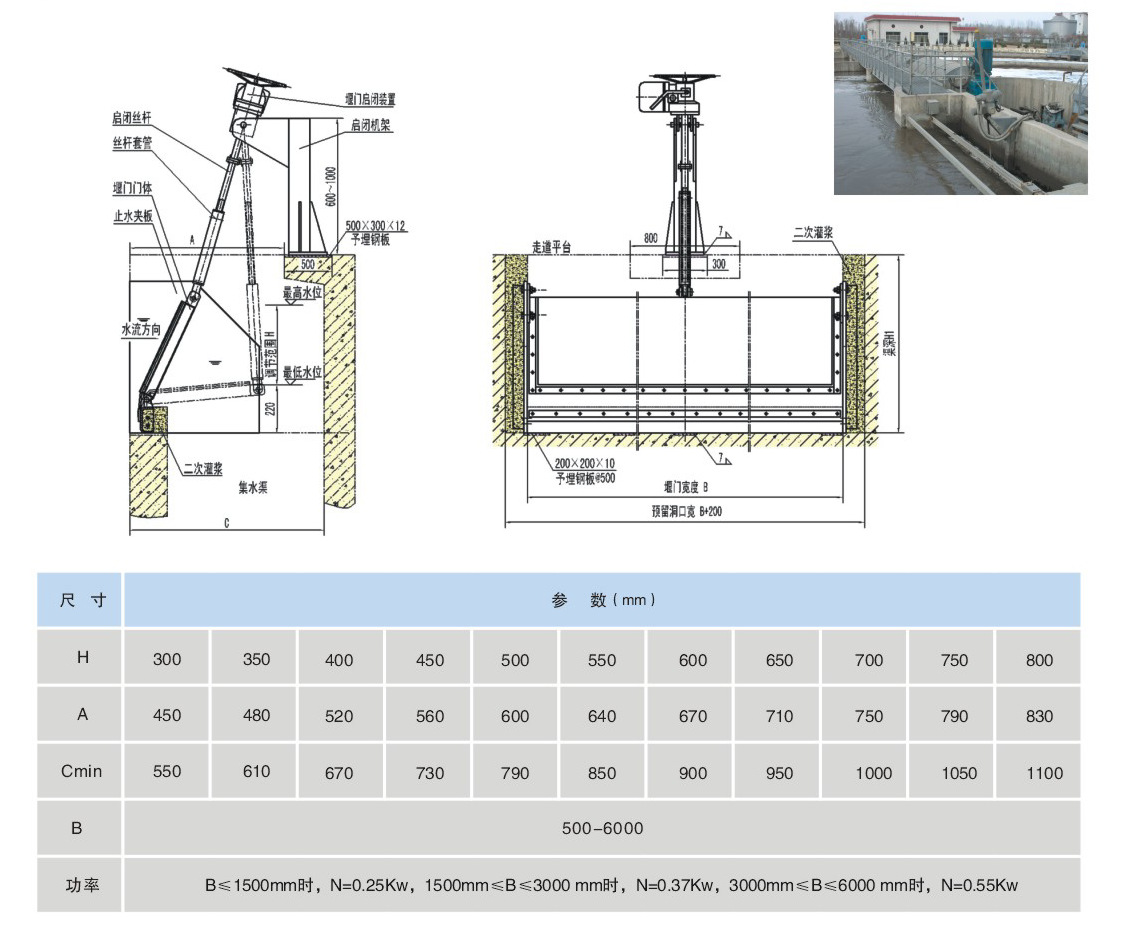

二、主要結構及工作原理

電動旋轉堰門主要由啟閉裝置、啟閉機架、啟閉絲桿、絲桿套管、門體、止水夾

板等部件組成。

    1、主要結構

   ⑴止水夾板采用鋼板作側板，上部與底部用鋼管作支撐。江龍水利生產的側

板內側經車床精加工。

   ⑵門體由鋼板制作，上部中心和下部分別用鉸支型式與絲桿和基座連接。

   ⑶密封采用優質橡膠板，用壓條與門體固定在底邊和兩側邊上，確保門體旋

轉時不漏水。

   ⑷絲桿采用圓鋼制成，其螺紋采用梯形螺紋，其精度達到7e級標準，保證了

與螺母的配合密切，有足夠的強度和剛度，安全系數不小于5。

⑸啟閉裝置采用電動頭，該裝置噪音低，運行穩定，使用壽命長。

    2、工作原理

   電動頭帶動堰口在半徑（接近于0°～60°）范圍內旋轉，從而達到調節水位

作用。

三、設備設計、制造、檢驗所遵循的標準目錄

該產品在設計、制造、檢驗、包裝運輸及安裝過程中所遵循的通用標準準均為國

標（GB）或部標（JB）這些通用標準目錄省略，只提供專用標準目錄如下：

CJ/T3029-94                           可調式堰門

    JB2932-86                          水處理設備制造技術條件

    JB/ZQ4000.2-86                     切削加工件通用技術條件

    JB/ZQ4000.3-86                     焊接件通用技術條件

    JB/ZQ4000.5-86                     鑄件通用技術條件

    JB/ZQ4000.7-86                     鍛件通用技術條件

    JB/T5000.5-98                  有色金屬鑄件通用技術條件

    JB/ZQ4000.9-86                     裝配技術條件

    JB/ZQ4000.10-86              涂裝通用技術條件

    JB/ZQ4286-86                   包裝技術通用技術條件

    GB1176                             鑄造銅合金技術條件

    GB1220                             不銹鋼棒

    GB6414                             鑄件尺寸公差

    GB9439                             灰鑄鐵件

    GB8923-85                        涂裝前鋼材表面銹蝕等級和除銹等級

    GB4879-99                        防銹包裝

    YJ010                                拋丸噴砂技術條件及檢驗方法

    JB/ZQ4000.1-86                     產品檢驗通用技術要求

   適用于本產品的“產品出廠前的檢驗規則和方法”

   適用于本產品的“產品安裝手冊”及“產品安裝檢驗規則和方法”

   適用于本產品的“產品型式試驗規則”“產品的試驗方法”

四、供貨范圍

·整機供貨：包括啟閉裝置、啟閉機架、啟閉絲桿、絲桿套管、門體、止水夾板

·電控箱
