水廠濾池氣動翻板閥的結構

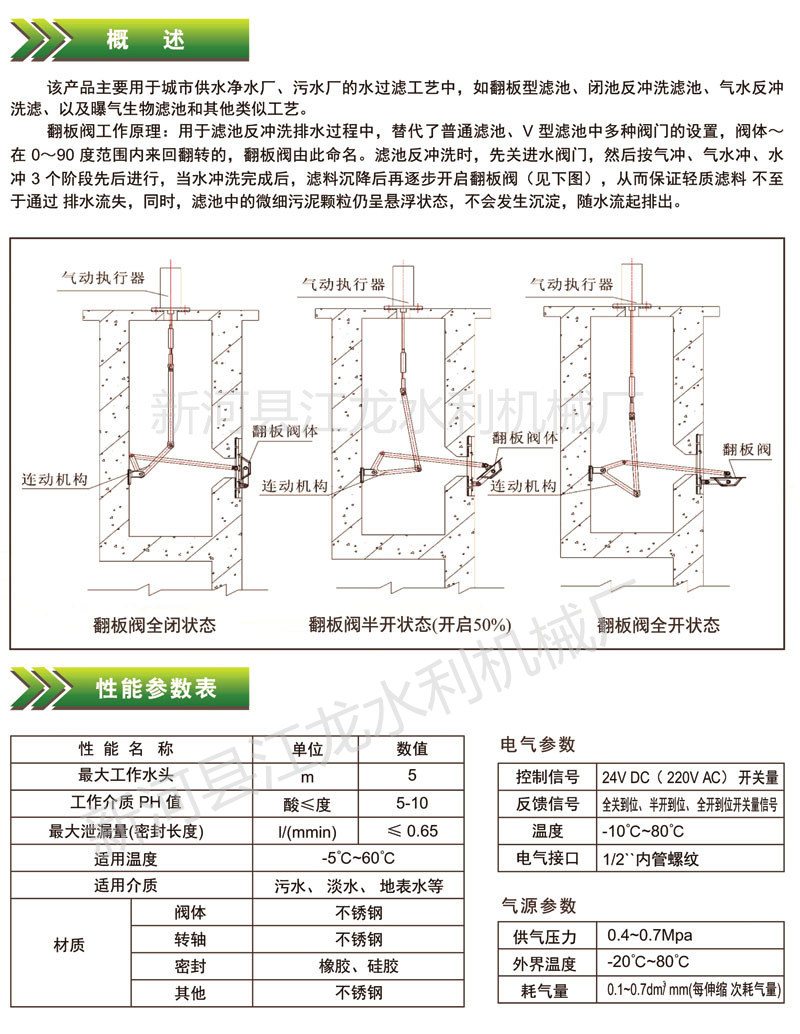

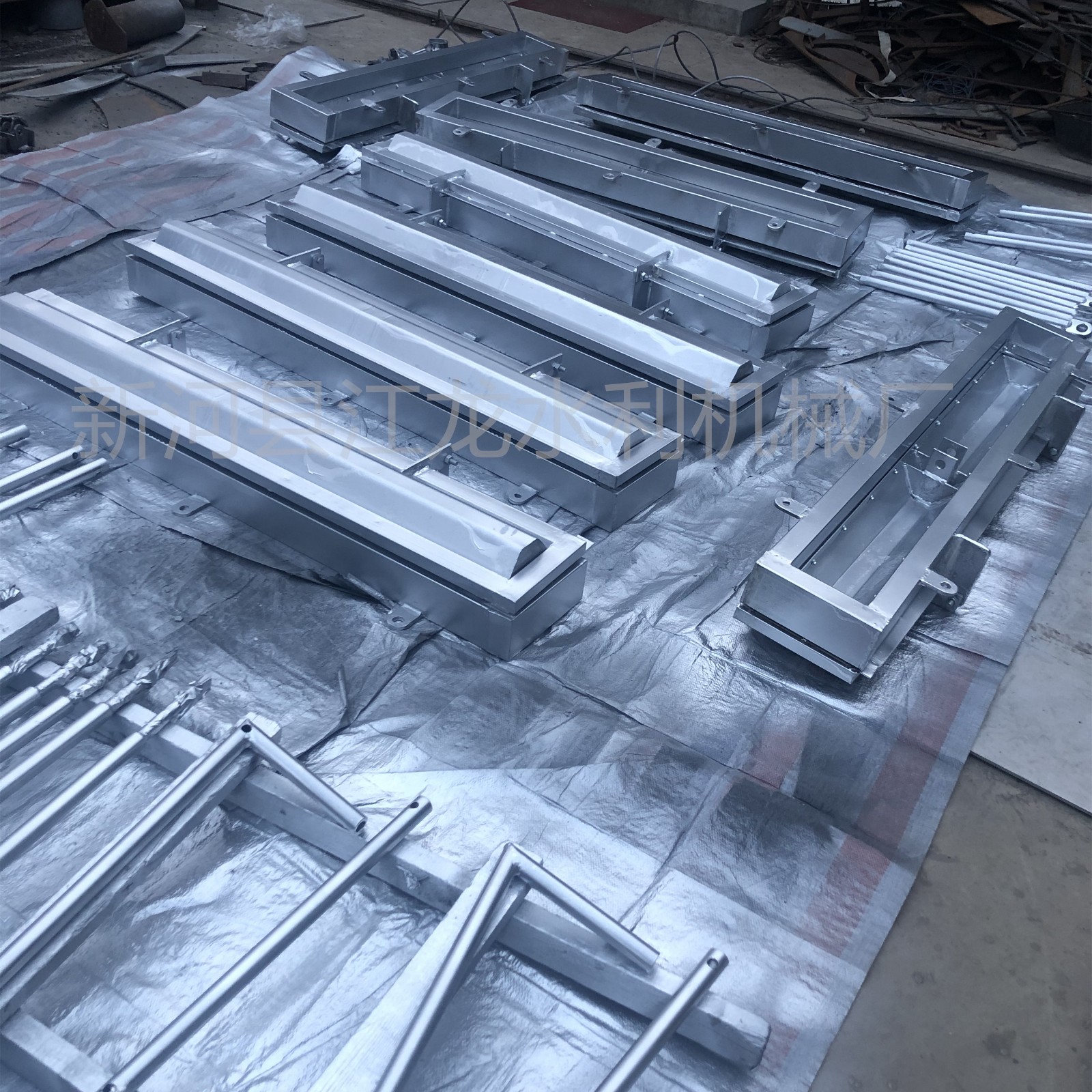

氣動翻板閥為臥式布置，由一套獨立的長形閥板和閥框、轉軸、推拉桿、支架及氣動執行結構等組成。

  閥門由氣缸帶動傳動軸驅動閥板，動作時閥板及橡膠繞底部轉軸作0～90°旋轉運動，以能夠控制水位。

江龍牌氣動翻板閥主要用于城市水廠、污水廠的水過濾工藝中，如翻板閥型濾池、閉池反沖洗濾池、氣水反沖洗濾池、以及曝氣生物濾池和其他類似工藝。安裝在濾池池壁反沖洗排水出口處，用于濾池控制、排除濾池反沖洗水。

江龍氣動翻板閥濾池采用閉閥沖洗方式，沖洗過程分為：氣沖+氣水聯沖+單水沖，無論氣水沖還是水沖，都不向外排水，整個反沖洗階段結束后，靜止數十秒后再排水，因此翻板閥濾池基本不會出現濾料流失現象。 反向過濾池 翻板濾池可以設計成底部進水，上部出水的方式，稱為反向過濾池（上向流過濾池）。沿著過濾水流的方向，顆粒濾料的粒徑由粗到細，這樣一來，水中懸浮物在濾床中的穿透深度變大，大的提高了濾料層的納污能力，減緩了濾料層水頭損失的增長速度，延長了濾池的工作周期，更接近理想過濾狀態，是當代先進的顆粒過濾池技術，在濾池改造及新建項目中廣泛采用。
