氣動翻板閥的原理

氣動翻板閥主要用于城市水廠、污水廠的水過濾工藝中，如翻板閥型濾池、閉池反沖洗濾池、氣水反沖洗濾池、以及曝氣生物濾池和其他類似工藝。安裝在濾池池壁反沖洗排水出口處，用于濾池控制、排除濾池反沖洗水。

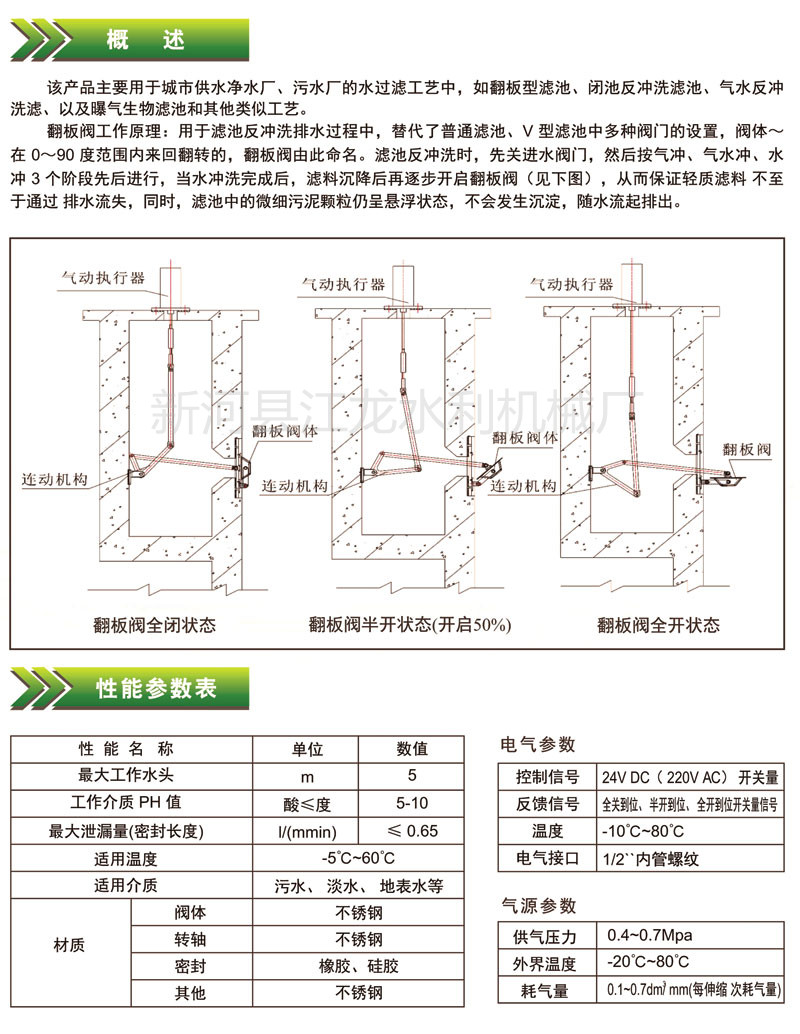

  氣動翻板閥為臥式布置，由一套獨立的長形閥板和閥框、轉軸、推拉桿、支架及氣動執行結構等組成。

  閥門由氣缸帶動傳動軸驅動閥板，動作時閥板及橡膠繞底部轉軸作0～90°旋轉運動，以能夠控制水位。

  1、該翻板閥在吸收國外先進技術的基礎上，結合國內的使用特點進行創新；具有較高的強度，安裝、使用和維護方便，具有可靠的密封性能，滲漏率嚴格控制在0.65L/m.min之內。

2、氣動執行機構采用進口著名品牌的產品配套，使用壽命長；

3、閥體選用優質不銹鋼材料，結構強度高，耐腐蝕性好，承受能力大；

4、安裝調整簡單方便，氣動執行器分臥式（I）、立式（II）安裝方式；

5、無故障啟閉十萬次以上，達到完全密封，氣體試驗池漏為零。
